本套ILLINO預埋套管為整體注塑工藝采用高分子材料，預埋螺栓為整體鍛造。通過預埋套管與預埋螺栓的結合，可以準確定位預埋板位置,也可準確調整預埋板標高,控制施工誤差；為軌道標高的控制打下良好基礎,如果不能準確的調整預埋板標高,后期的軌道頂標高也就無從控制。預埋套管與預埋螺栓主要作用為把預埋底板以上的所有部件緊固在混凝土基礎上,可在系統發生基礎沉降時,可快速調整軌頂標高誤差<1mm。

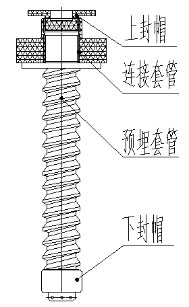

預埋套管組件
（1）預埋套管：主要與套管螺栓配合，將底座上承受的鋼軌傳遞過來的力傳遞到基礎上；

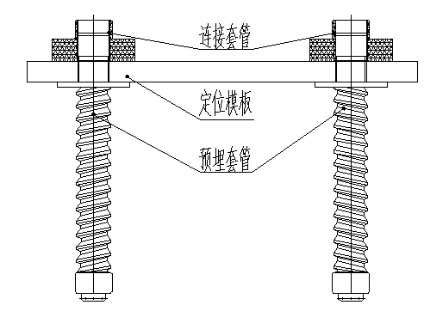

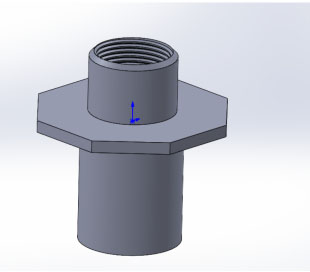

（2）連接套管：與預埋套管螺紋配合，在預埋套管進行預埋的時候，固定定位模板；

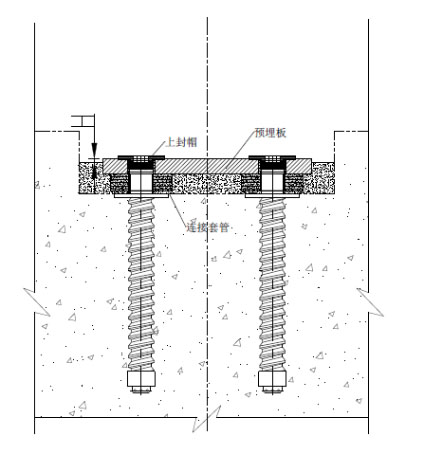

（3）上封帽：連接套管的內螺紋配合，在定位模板撤走后，連接套管擰在預埋套管上，然后將預埋板放置在連接套管上，擰上上封帽，旋轉上封帽，就可以調整預埋板的高度及水平；
（4）下封帽：下封帽上有內螺紋，與預埋套管下端螺紋配合，防止砂漿灌進預埋套管，下封帽上的小孔可以將整套部件固定在鋼筋上；
（5）加長套管（調整套管）：已預埋套管，在軌道固定系統安裝前軌道基礎梁已發生沉降，此時可采用加長套管快速調整標高，誤差≤1mm。
安裝步驟
(1) 套管的預埋：根據圖紙尺寸，確定預埋套管的標高，然后以中心線為基準用連接套管把定位模板固定在預埋套管上，保證預埋位置的準確。灌注混凝土，養護；
(2) 預埋板的安裝：套管預埋并養護好后，將定位模板拆除，連接套管擰在預埋套管上，旋轉連接套管，使連接套管的圓盤上表面的高度調至預埋板下表面高度，然后將預埋板套在連接套管上，確認預埋板高度符合圖紙要求尺寸，然后灌注膠泥；
(3) 灌膠泥：膠泥充分?jǐn)嚢韬蠊嘧⒃谲壍啦酆皖A(yù)埋板之間，膠泥總厚度滿足設計需求；
(4)膠泥凝固后能起到限位預埋板的作用，后續安裝底板等構件即可。
應客戶高生產力、高要求、高開發需求，伊利諾可提供M30套管螺栓，滿足更高承載力。
|
承載力
|
M24套管螺栓
|
M30套管螺栓
|
|
抗拉承載力設計值
|
100KN
|
180KN
|
|
抗剪承載力設計值
|
140KN
|
220KN
|
ILLINO 預埋套管 優勢
1.結構強度更高（區別于后錨固）
? 后錨固螺栓是通過鉆孔、植筋或機械錨固等方式安裝在已硬化的混凝土中，預埋套管及套管螺栓是在混凝土澆筑前安裝到位的，螺栓與混凝土共同凝固，形成一個整體，能夠充分發揮螺栓和混凝土的力學性能，連接強度高，抗剪強度大，能承受更大的拉力和剪力。
2.成本較低（區別于后錨固）
? 預埋套管及套管螺栓的施工工藝相對簡單，不需要額外的鉆孔設備和化學粘結劑，施工成本較低。
3.耐久性更強
? 預埋螺栓在混凝土內部，受外界環境影響小，防腐性能好，使用壽命長。
4.維護和更換方便
?套管螺栓因?yàn)殇P蝕或損壞而不能緊固固定系統時，使用預埋套管可快速更換套管螺栓。
5.標高可調節
? 可通過加長套管螺栓調節標高，不用費力拆卸，省時省力，解決了沉降問題。

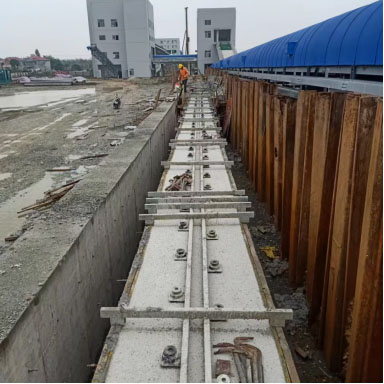

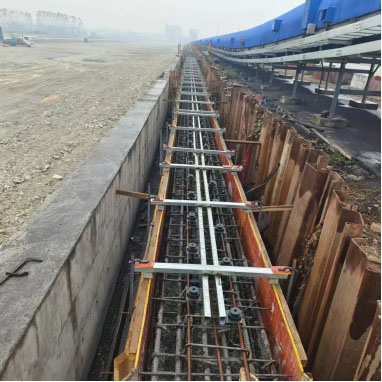

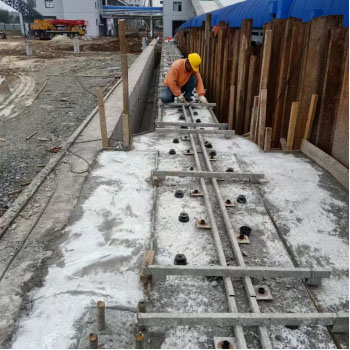

ILLINO 預埋套管 項目施工案例
岳陽

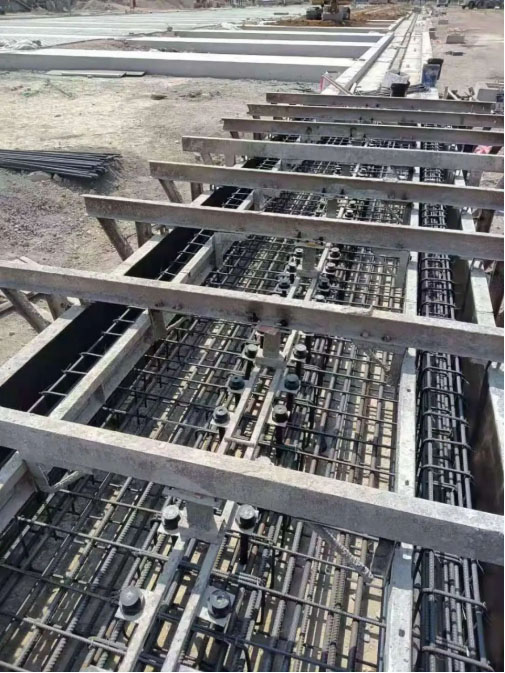

ILLINO 預埋套管 項目施案例
廣州
